Участок АГТ 145-04 предназначен для проведения технического освидетельствования (испытания):
- стальных баллонов по ГОСТ 949, в том числе баллонов огнетушителей диаметром от 105 до 420мм. с рабочим давлением до 19,6 МПа;
- огнетушителей с рабочим давлением до 1,6 МПа
и позволяет выполнить все операции по освидетельствованию баллонов и корпусов огнетушителей.

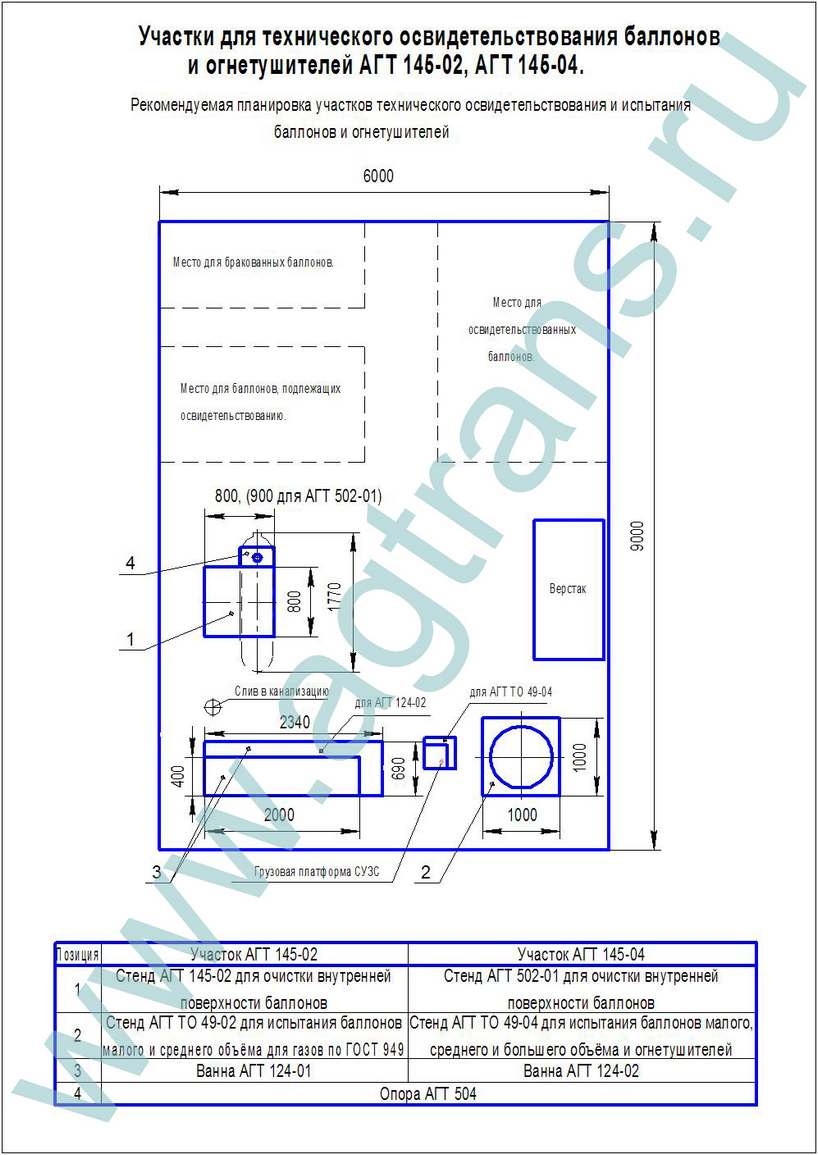

Участок включает в себя:
- АГТ ТО 49 - 04 - стенд для гидравлического испытания баллонов, а так же для проверки их массы;
- АГТ 502-01 - стенд для очистки внутренней поверхности баллонов;
- АГТ 24-02 – ванна для проверки герметичности вентиля баллона или зарядно-пускового устройства(ЗПУ) огнетушителя;
- АГТ 241-01 – электробезопасное устройство для подсветки внутренней поверхности баллонов при их осмотре;
- АГТ 504-опора и АГТ ТО 55 00, АГТ ТО 55 00-01 – ключи. Опора и ключи служат для облегчения выворачивания и вворачивания вентилей
Все оборудование может располагаться произвольно, не требуются специальные фундаменты.

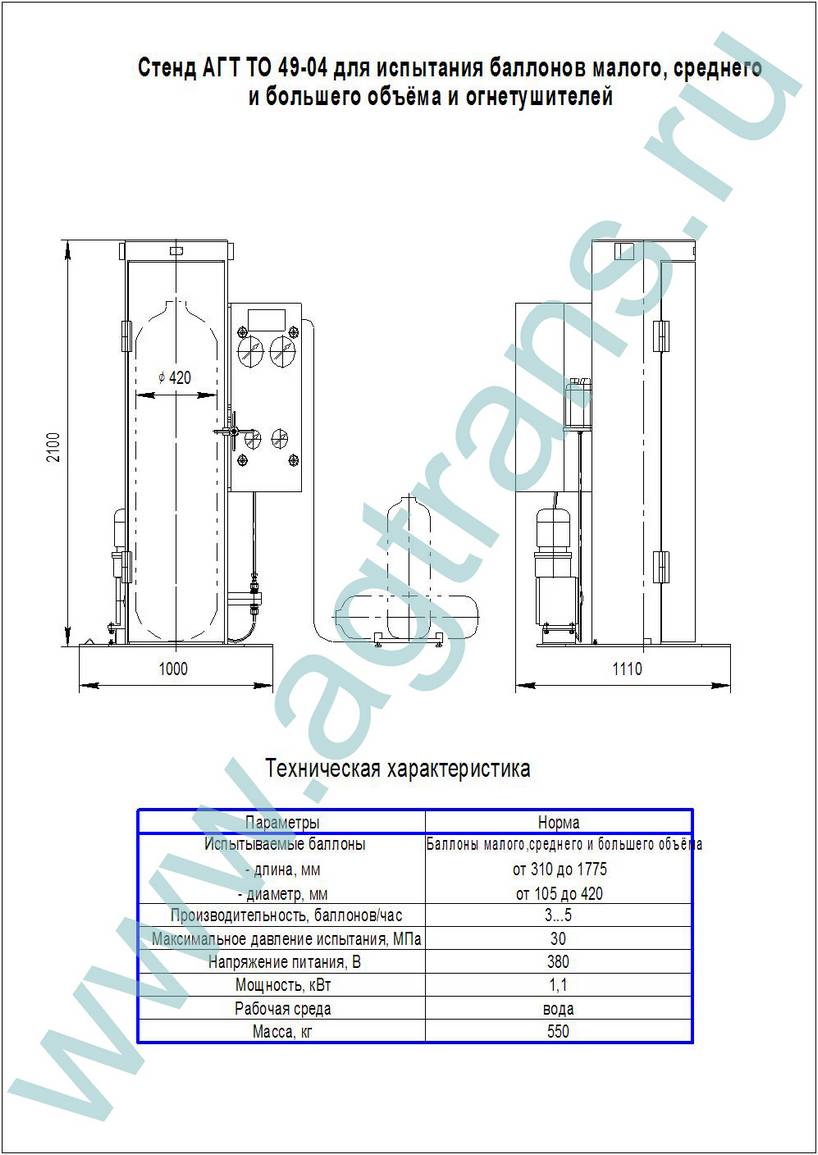

Стенд АГТ ТО 49-04, в отличие от АГТ ТО 49-02, позволяет:
- провести гидравлическое испытание стальных баллонов, в том числе баллонов огнетушителей) диаметром от 105 до 420мм. двух групп:
- с рабочим давлением до 19,6 МПа;
- с рабочим давлением до 1,6 МПа.
- определить массу и вместимость баллонов( в том числе и огнетушителей) массой до 300кг.

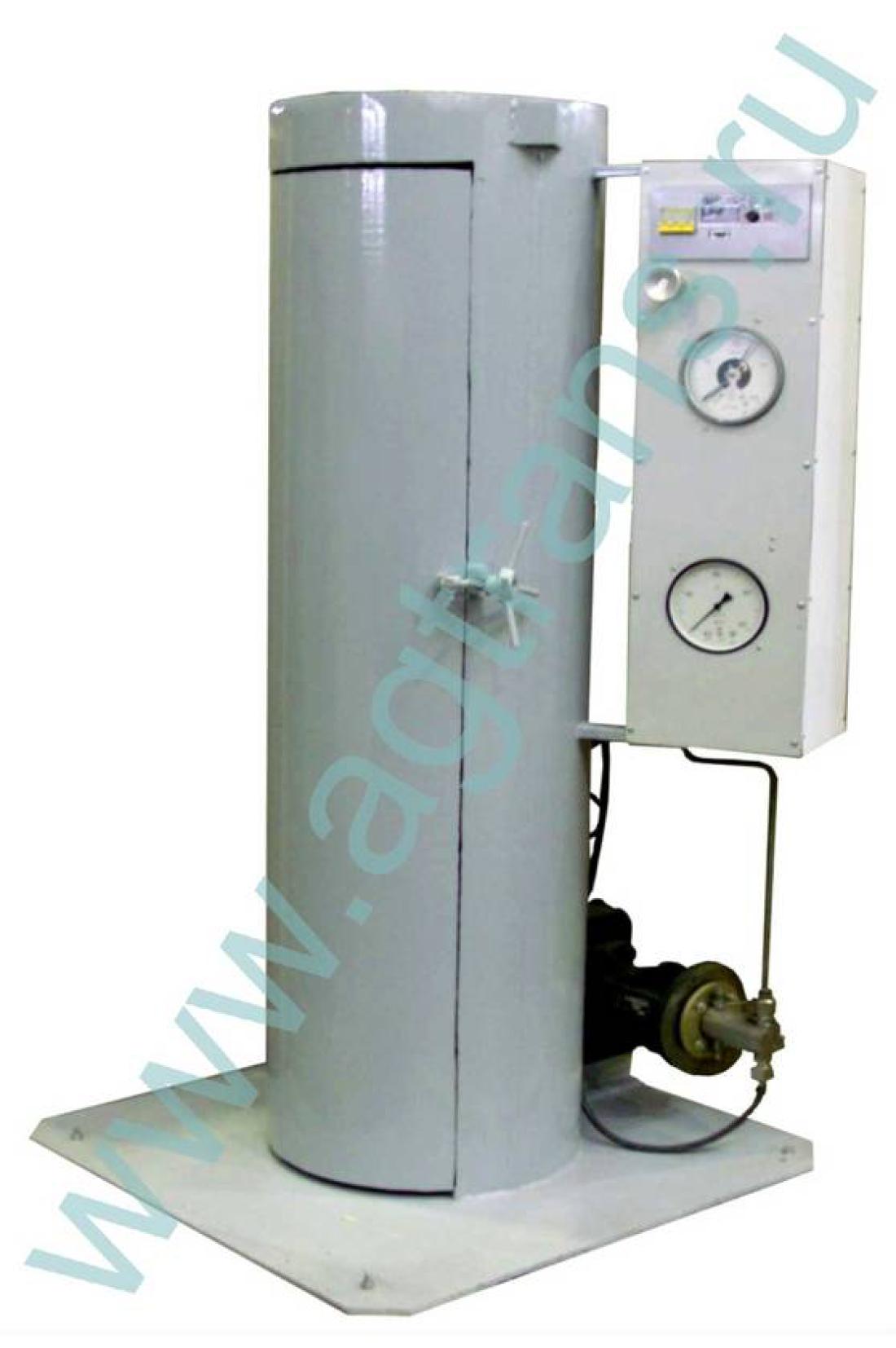

Так же, как и АГТ ТО 49-02 состоит из бронешкафа, гидросистемы, агрегата электронасосного дозировочного, рамы, панели приборов и системы управления (СУЗС). В отличие от стенда АГТ ТО 49-02 на панели приборов размещены две пары манометров. Каждая пара манометров контролирует давление одной из двух групп баллонов или огнетушителей. СУЗС состоит из пульта управления, размещенного на панели приборов и грузовой платформы. Платформа соединяется с пультом СУЗС электрокабелем. Наличие СУЗС позволяет:
- определить массу пустого и наполненного водой баллона или корпуса огнетушителя, путем размещения его на грузовой платформе;
- позволяет отключать привод агрегата электронасосного при достижении давления, необходимого для испытания баллона.
Испытуемый баллон наполняется водой, размещается в бронешкафу, в зависимости от необходимого давления испытания соединяется с помощью наладки с одной из двух линий гидросистемы стенда. Агрегат электронасосный создает необходимое для испытания баллона давление, контролируемое на каждой линии двумя манометрами на панели приборов - показывающего и показывающего сигнализирующего. В комплектацию стенда входит две наладки для баллонов с конической внутренней резьбой в горловине баллона. Кроме того, стенд комплектуется наладками для баллонов с наружной резьбой на горловине баллона: М42х2 или М30х2; и внутренней - М30х2.

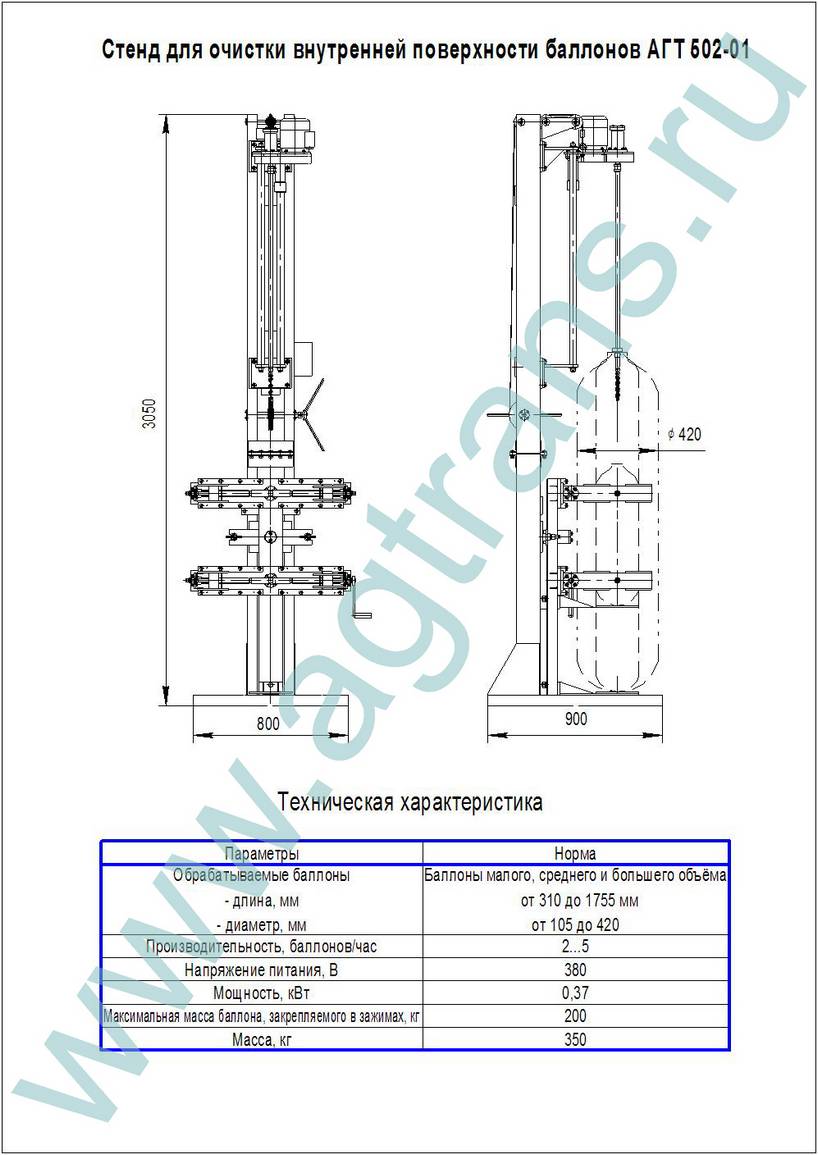

Стенд АГТ 501-01так же, как и АГТ 145.02 предназначен для:
- очистки внутренней поверхности баллонов - необходимой операции для подготовки баллона к осмотру его внутренней поверхности;
- для размещения на нем баллона для выворачивания или вворачивания вентиля в баллон или зарядно-пускового устройства(ЗПУ) в огнетушитель.

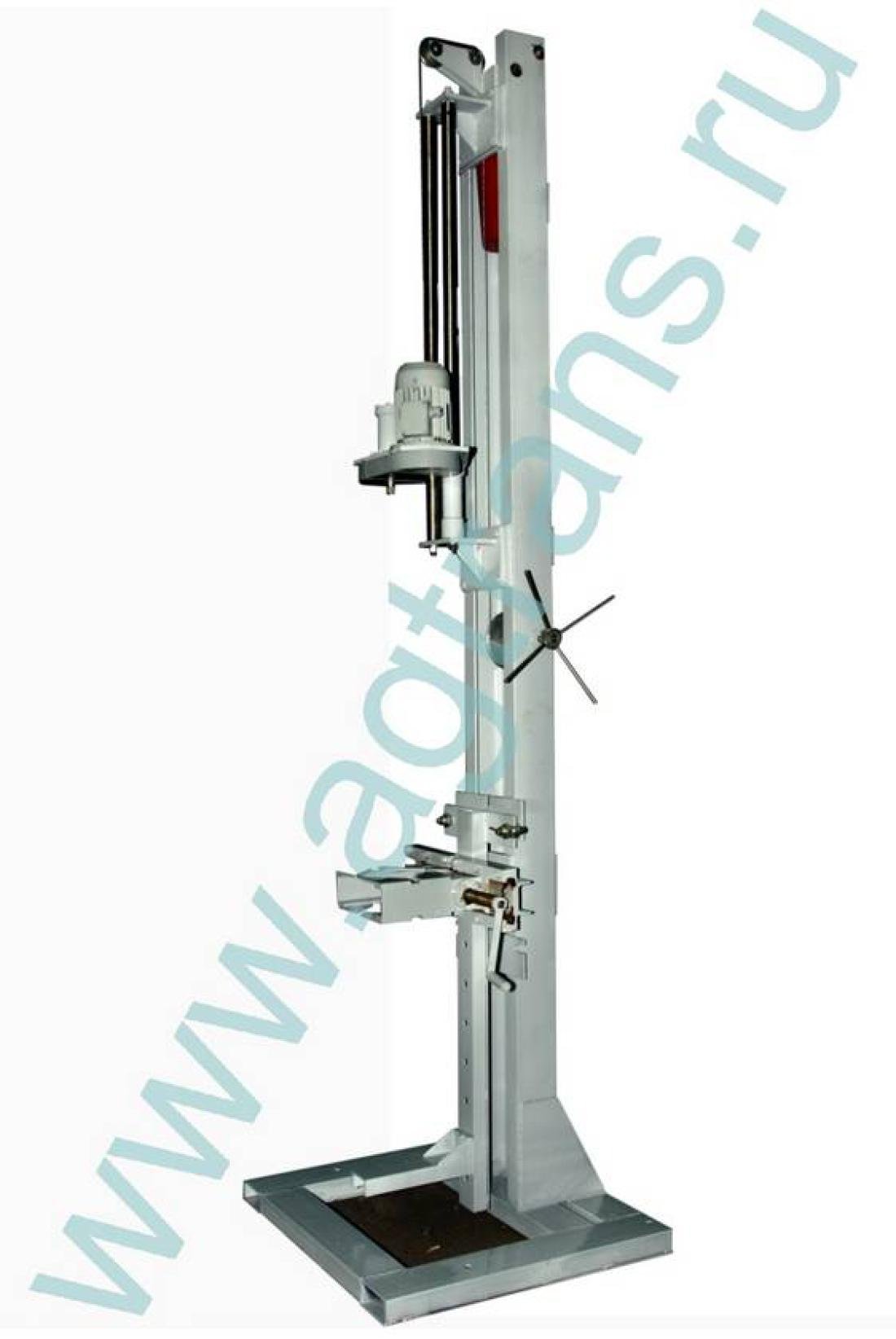

Отличается от АГТ 145.02 тем, что стенд АГТ 501-01 снабжен комплектом съемных малых зажимов, позволяющих проводить операцию очистки для баллонов диаметром от105 мм. до 180мм. Стенд представляет собой стойку с основанием. На оси стойки закреплена траверса с башмаком опорным. На траверсе имеется винтовой зажим со съёмной рукояткой. Баллоны диаметром от 180 до 420мм устанавливаются на башмак опорный и закрепляется зажимом. Для баллонов диаметром 180 мм и менее, на зажимы устанавливаются съёмные малые зажимы, Траверса с закреплённым зажимом(или малым зажимом) баллоном может вращаться в обе стороны и фиксироваться стопорами в положениях 45º, 90º, 135º от вертикальной оси.
По стойке передвигается верх и вниз каретка с электродвигателем. Электродвигатель приводит во вращение шпиндельный узел с закрепленной на нем одним концом штангой. На свободном конце штанги установлены цепи, которые под действием центробежных сил разворачиваются и ударяют по внутренней стенке баллона, сбивая с неё отложения и очищая внутреннюю поверхность баллона. Стенд обеспечивает возможность передвигать штангу вниз - вверх, что дает возможность очистить баллон по всей длине. После этой операции достаточно залить и, промыв баллон, слить воду.
Поскольку выворачивание и вворачивание вентилей баллонов и ЗПУ огнетушителей представляет, как правило, некоторую трудность, то имеется возможность проводить данную операцию с использованием АГТ501-01. Баллон размещается на стенде так же, как при очистке, а затем поворачивается в положение 90º от вертикальной оси. Под цилиндрическую часть баллона устанавливается опора АГТ 504 и одним из двух ключей, находящимися в комплекте, производится выворачивание и вворачивание вентилей или ЗПУ.

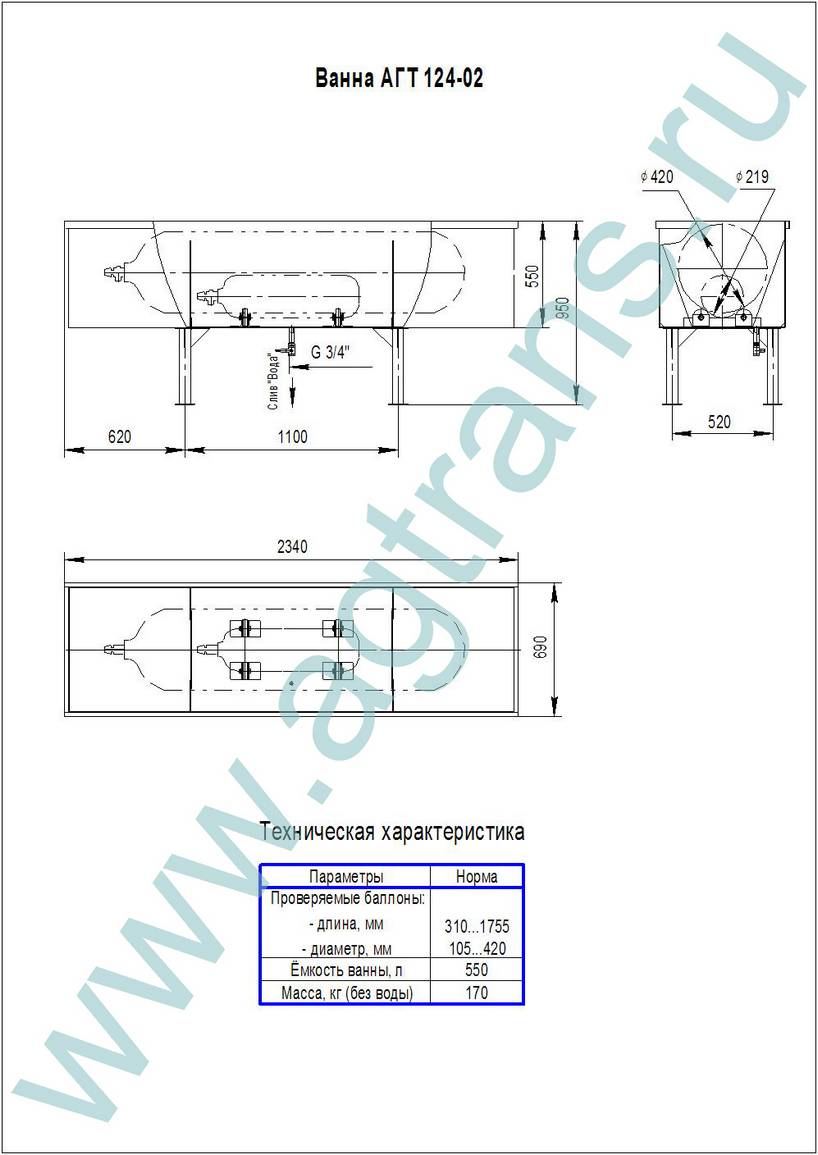

Ванна АГТ 124-02предназначена для проверки герметичности ввернутого, после освидетельствования баллона, вентиля или ЗПУ. Представляет собой открытую ёмкость размерами 2340х690х950 мм, установленную на ножках. Ванна наполняется водой и в неё погружается баллон или огнетушитель при проверке герметичности вентиля баллона или зарядно-пускового устройства (ЗПУ) огнетушителя (при пневмоиспытании).
АГТ 241-01- устройство предназначено для подсветки внутренней поверхности баллонов при их осмотре.
Устройство представляет собой штангу длиной 1,5 м, с закрепленным на её конце электрическим фонариком, питающимся от батареи напряжением 3 В.
Гарантия на оборудование 24 месяца.
*Оборудование может быть изготовлено по ТЗ Заказчика.
