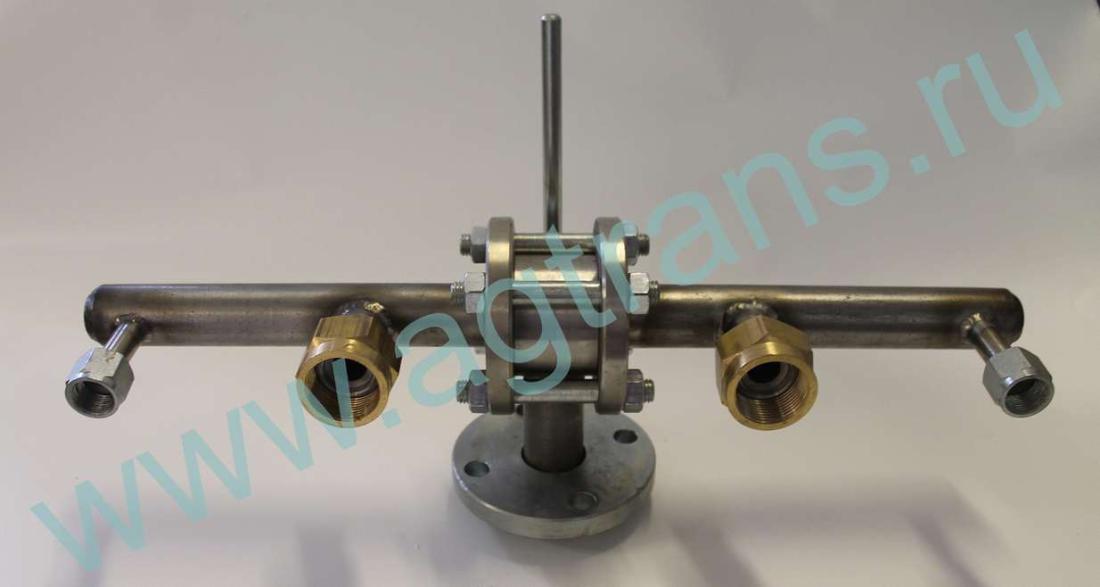

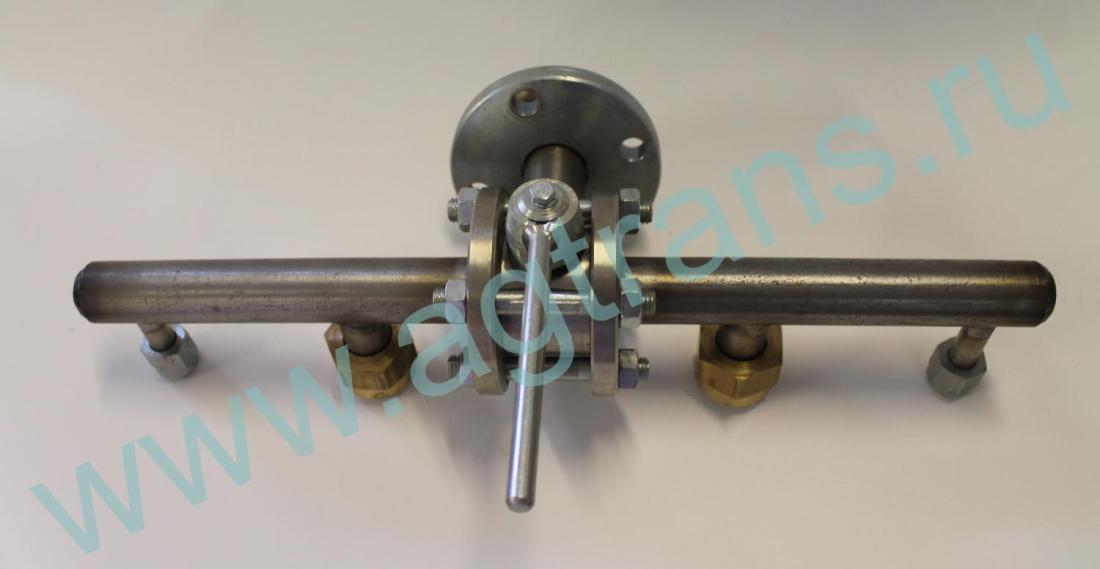

Устройство переключающее АГТ 214Ш-02

В наличии

АГТ 214Ш-02 — устройство переключающее предназначено для изменения направления потока газообразной двуокиси углерода.

Подробнее

Запросить цену

Задать вопрос

Описание

Устройство АГТ 214Ш-02 устанавливается совместно с двумя предохранительными клапанами и двумя манометрами. Это дает возможность отключать одну пару: предохранительный клапан и манометр и производить их замену, регулировку или поверку без остановки сосуда.

Отключение клапана и манометра производится поворотом рукоятки переключающего устройства вправо или влево. Рукоятка через шток соединена с затвором, представляющим собой шар с тремя отверстиями. При повороте рукоятки на АГТ 214Ш-02 в крайние левое или правое положение шар перекрывает поток двуокиси углерода к одной паре устройств. В среднем положении рукоятки открыт доступ углекислоты ко всем устройствам, установленным на АГТ 214Ш-02.

Характеристики

Параметры	Норма
Рабочее давление, Ру, МПа	2,5
Условный проход, Ду, мм	25
Климатическое исполнение по ГОСТ 15150	УХЛ1, (от-60°С до +40°С)
Температура рабочей среды, °С	от - 70 до +150
Герметичность затвора	Класс В ГОСТ 9544
Материал основных деталей	12Х18Н10Т ГОСТ 5632, Ф4ТУ6-05-810
Масса, кг	5,7

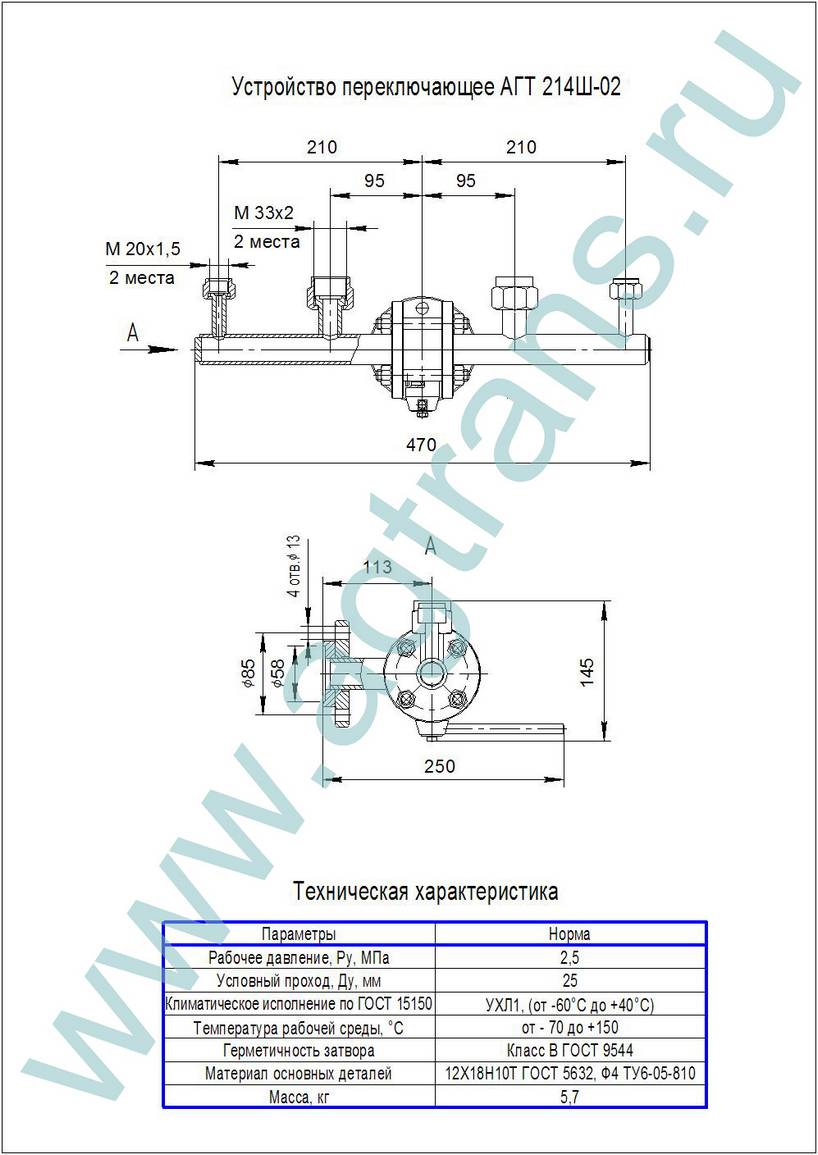

Чертежи
