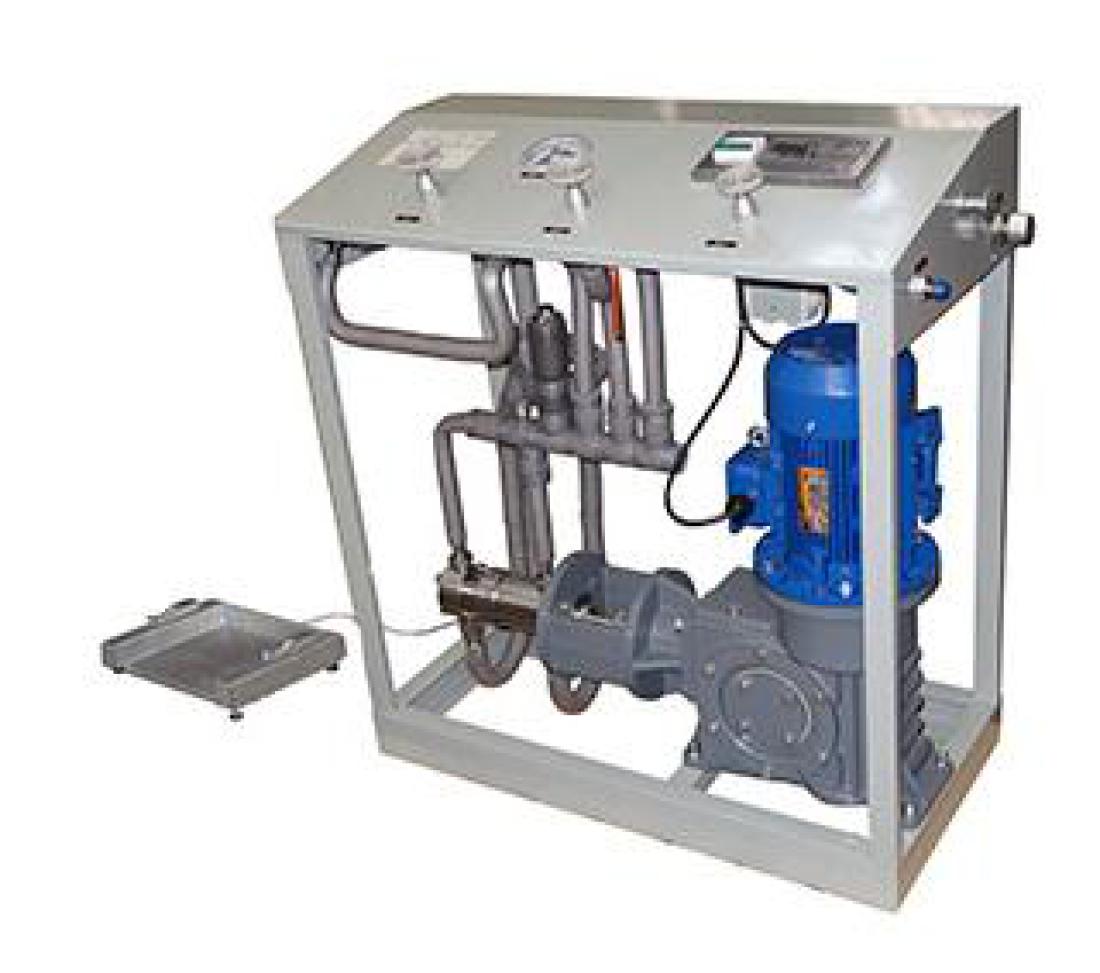

Газификатор АГТ 24АМ ПС
Назначение
Станция углекислотнозарядная АГТ 24АМ предназначена для наполнения баллонов и огнетушителей низкотемпературной жидкой двуокисью углерода по ГОСТ 8050 из ёмкости для её хранения, с дозированием по массе заряжаемой углекислоты. Выпускается в исполнениях с системой управления зарядной станции (СУЗС):
- АГТ 24АМ-06 с СУЗС-06мп , грузоподъёмностью 100 кг;
- АГТ 24АМ-07 с СУЗС-07мп, грузоподъёмностью 200 кг.
Комплект поставки
| № | Обозначение | Наименование | Кол. | Прим. |
|---|---|---|---|---|
| 1 № | АГТ 24АМ-06 (07) Обозначение | Станция углекислотнозарядная Наименование | 1 Кол. | Прим. |
| 2 № | АГТ 21 00 00 00-01В Обозначение | Рукав выходной Наименование | 1 Кол. | Прим. |
| 3 № | СУЗС Обозначение | Платформа Наименование | 1 Кол. | Прим. |
| 4 № | Обозначение | Комплект ЗИП Наименование | 1 Кол. | Прим. |
| 4.1 № | Обозначение | Кольцо уплотнительное 052-058-36 ГОСТ 9833 Наименование | 1 Кол. | Прим. |
| 4.2 № | АГТ 21.01.00 013 Обозначение | Прокладка Наименование | 1 Кол. | Прим. |
| 4.3 № | АГТ 244 01 00 Обозначение | Уплотнение Наименование | 1 Кол. | Прим. |
| 4.4 № | АГТ 244 00 35 Обозначение | Кольцо Наименование | 1 Кол. | Прим. |
| 4.5 № | АГТ 244 00 21 Обозначение | Манжета Наименование | 5 Кол. | Прим. |
| 4.6 № | АГТ 244 00 08-01 Обозначение | Прокладка Наименование | 5 Кол. | Прим. |
| 4.7 № | АГТ 215 00 11 Обозначение | Сухарь Наименование | 4 Кол. | Прим. |
| 4.8 № | МР№1750.__________ Обозначение | Мембрана предохранительная Наименование | 1 Кол. | Прим. |
| 5 № | АГТ 24 АМ ПС АГТ24 АМ РЭ Обозначение | Паспорт Руководство по эксплуатации Наименование | 1 Кол. | В одной брошюре Прим. |
| 6 № | СУЗС-06 мп зав. №___ СУЗС-07мп зав. №____ Обозначение | Система управления зарядной станцией. Паспорт Наименование | 1 Кол. | Прим. |
| 7 № | АГТ 141 ОБ Обозначение | Обоснование безопасности Наименование | 1 Кол. | Прим. |
| 8 № | АР22.1-02-000-01РЭ Обозначение | Редуктор червячный зав. №_____ Руководство по эксплуатации Наименование | 1 Кол. | Прим. |
| 9 № | 5Ш0.283.304 ПС Обозначение | Манометр, вакуумметр и мановакууметр показывающий сигнализирующий. Паспорт Наименование | Кол. | Прим. |
| 10 № | Обозначение | Паспорт на мембрану предохранительную МР.8.1750 Наименование | 1 Кол. | Копия Прим. |
| 11 № | Обозначение | Инструкция по монтажу и эксплуатации мембраны МР.8.1750 Наименование | 1 Кол. | Копия Прим. |
| 12 № | АГТ 746.04.00.000 Обозначение | Тара Наименование | 1 Кол. | На комплект Прим. |
| Рабочая среда | низкотемпературная жидкая двуокись углерода ГОСТ 8050. |
| Группа рабочих сред по ТР ТС 032/2013 | 3 |
| Температура перекачиваемой среды | от минус 33,3 ºС до минус 11,3 ºС (240…262 ºК) |
| Давление на входе в станцию | минимальное – 1,2 МПа, максимальное – 2,5 МПа |
| Максимальное рабочее давление | 7,3 МПа |
| Производительность, не менее | 700 кг/час |
| Максимальная грузоподъёмность платформы СУЗС-06мп | 100 кг |
| Максимальная грузоподъёмность платформы СУЗС-07мп | 200 кг |
| Погрешность дозирования, % от массы наполненного баллона | не более +1% |
| Мощность электродвигателя привода | 3 кВт |
| Частота вращения электродвигателя | 1000 минˉˡ |
| Силовая электросеть | трёхфазная, напряжение 380 В, частота 50 Гц |
| Температура окружающей среды | от минус 20 ºС до плюс 40 ºС (253…313 ºС) |
| Климатическое исполнение по ГОСТ 15150 | У1, категория размещения 2 |
| Габаритные размеры | 1020х490х1010 мм |
| Масса, не более | 200 кг |
| Назначенный срок службы | 15 лет |
| Показатели надёжности | расчётная наработка на отказ – 1950 часов; установленная безотказная наработка – 1785 часов; критерий отказа – потеря герметичности уплотнений, критический износ уплотнений |
| Плунжера | в наличии |
| Материалы основных деталей | 12Х18Н10Т ГОСТ 5632, Ф4К20 ТУ6-05-1413 |
