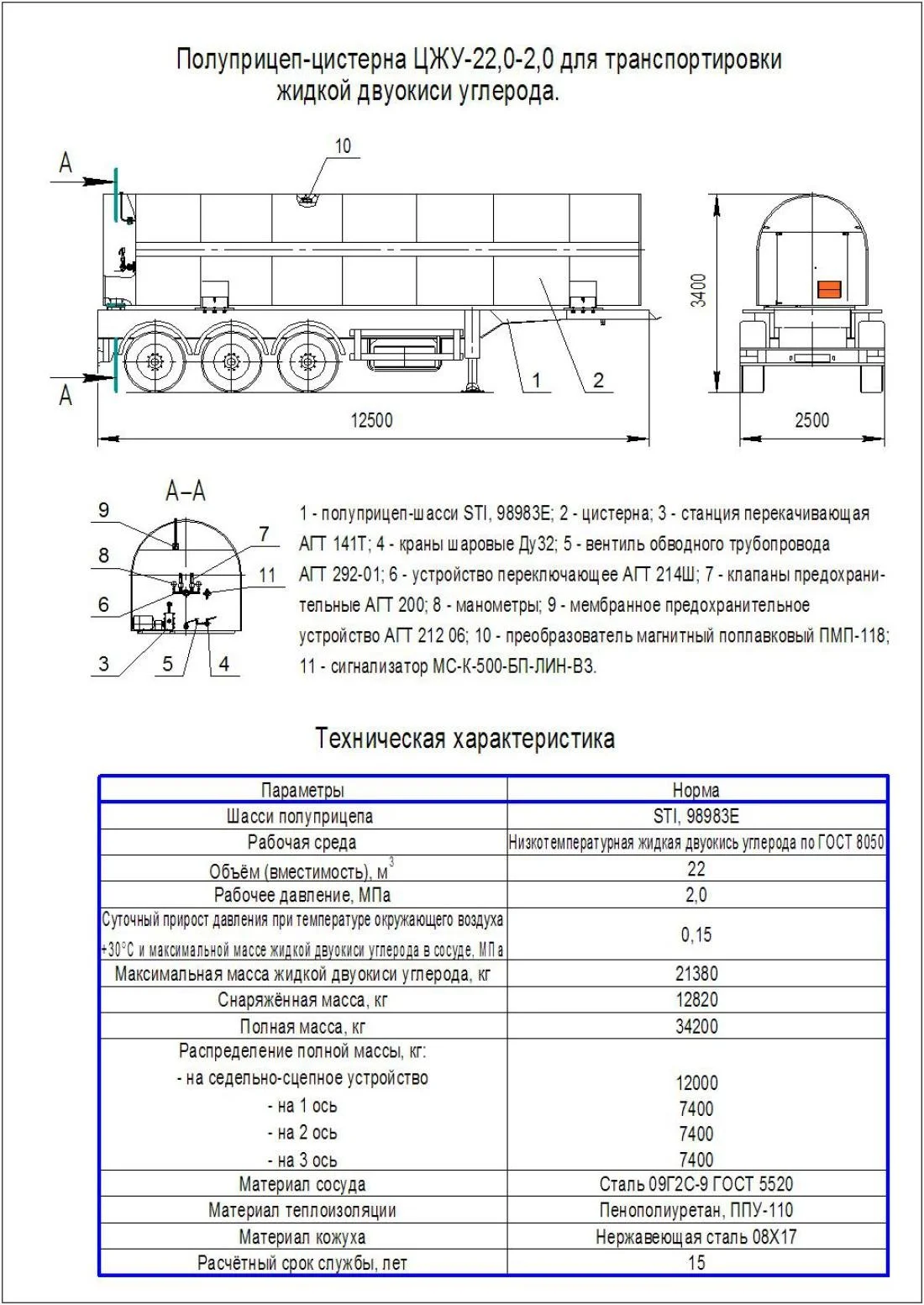

Транспортное средство –полуприцеп-цистерна ЦЖУ - предназначено для доставки низкотемпературной жидкой двуокиси углерода от производителя или хранилища до места потребления и перелива её в стационарный резервуар.
ЦЖУ состоит из полуприцепа-шасси и цистерны.
Цистерна – передвижной сосуд, изготовленный из конструкционной низколегированной стали 09Г2С-9, покрытый теплоизоляционным слоем из жесткого пенополиуретана ППУ-110, обладающего хорошими теплоизоляционными и гидроизоляционными свойствами, позволяющими не пропускать влагу к поверхности сосуда. Сосуд с теплоизоляцией защищен от ультрафиолетовых лучей и атмосферных осадков кожухом из нержавеющей стали толщиной 0,8мм.
Комплектация цистерны:
- Для защиты сосуда от превышения давления
- два предохранительных клапана, установленных на переключающем устройстве (трехходовом кране);
- одна предохранительная разрывная мембрана, установленная в мембранном предохранительном устройстве;
- Для защиты арматуры от превышения давления
- два предохранительных клапана DN7, РN2,41МПа.
- Для наполнения и выдачи углекислоты:
- четыре крана шаровых Ду32: два на трубопроводе «Жидкость», два на трубопроводе «Газ»;
- вентиль проходной Ду8, установленный на обводном трубопроводе для сброса давления отбором газа из верхней точки сосуда;
- Для контроля давления:
- два манометра 0-4,0 МПа класса точности 1,5;
- Для измерения уровня и температуры двуокиси углерода в цистерне, вычисления относительного заполнения сосуда цистерны, массы жидкой и газообразной углекислоты:
- система «СЕНС», включающая преобразователь магнитный поплавковый ПМП-118 и сигнализатор.
Комплектация шасси:
- тормозная система с пневмоприводом. Тормозной механизм колодочного барабанного типа с АБС;
- опорное устройство механическое телескопического типа;
- стояночная тормозная система с энергоаккумуляторами, воздействующая на рабочие тормозные механизмы второй и третьей оси;
- электрооборудование по двухпроводной схеме, напряжение в сети 24В.
Дополнительно в тамбуре цистерны может быть размещена станция перекачивающая углекислотная АГТ 141Т.
*При использовании полуприцепа-цистерны для хранения жидкой двуокиси с целью поддержания давления в цистерне может быть применена холодильная система поддержания давления двух типов:
- АГТ 26ФА (с теплообменником, расположенным вне цистерны) Данная система устанавливается стационарно на опасном производственном объекте, подключается к цистерне рукавами при возвращении цистерны на ОПО.
- АГТ 26Ф (со встроенным в цистерну теплообменником), монтируется на полуприцепе-цистерне и включается в работу в местах стоянок.
Гарантия на оборудование 24 месяца.
Одобрение типа транспортного средства № ТС RU E-RU.MT39.01114.
Сертификат соответствия ТР ТС 032/2013.
Сертификат соответствия СДС «Сделано в России» № СС.002423.
*Оборудование может быть изготовлено по ТЗ Заказчика.
**Дипломант конкурса 100 лучших товаров России в 2018 году.
